Нагрузки от домашнего лифта: как учесть их при проектировании конструкций дома

Домашний лифт нельзя рассматривать как один тяжёлый предмет, который просто ставят на фундамент. Кабина, противовес, направляющие, привод и элементы крепления работают как система, а усилия передаются на дом в разных точках. Поэтому при проектировании важны не только масса оборудования и грузоподъёмность, но и то, где возникают нагрузки и через какие конструкции они передаются дальше.

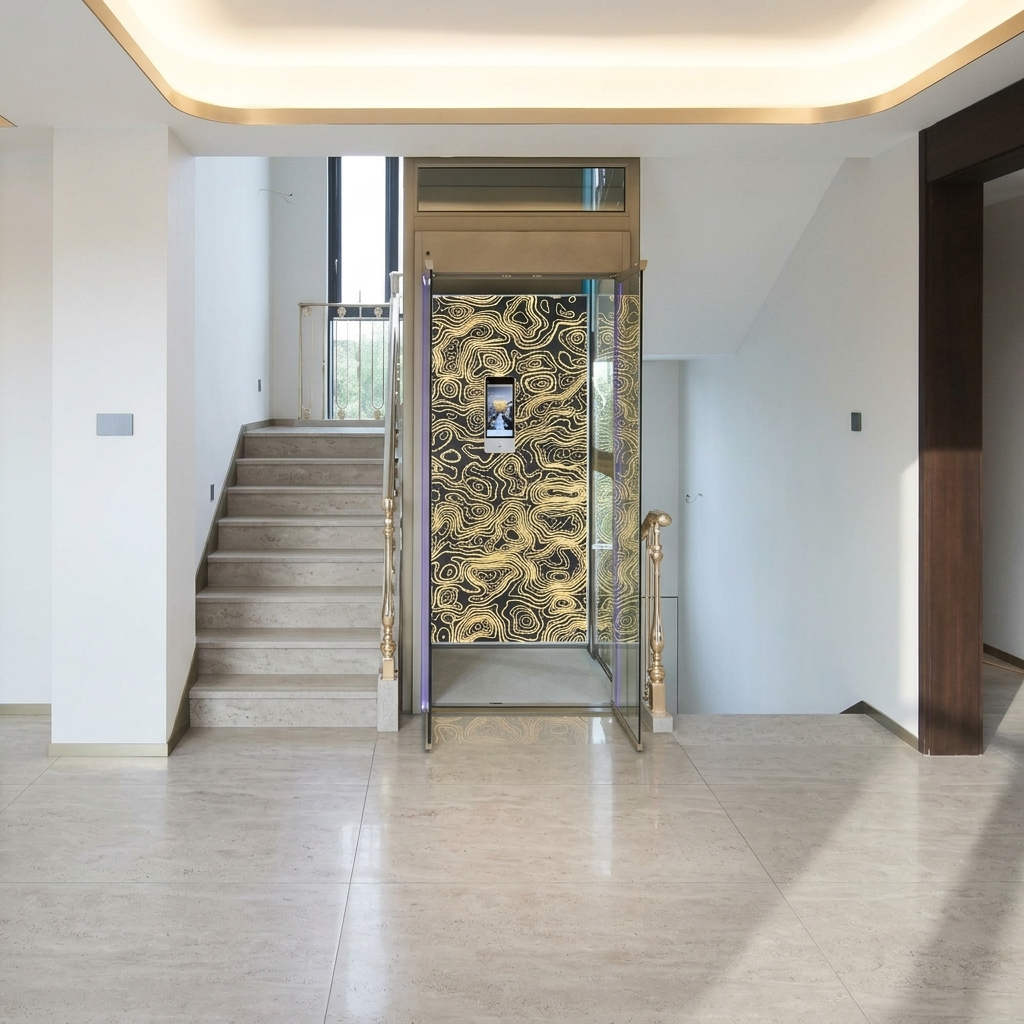

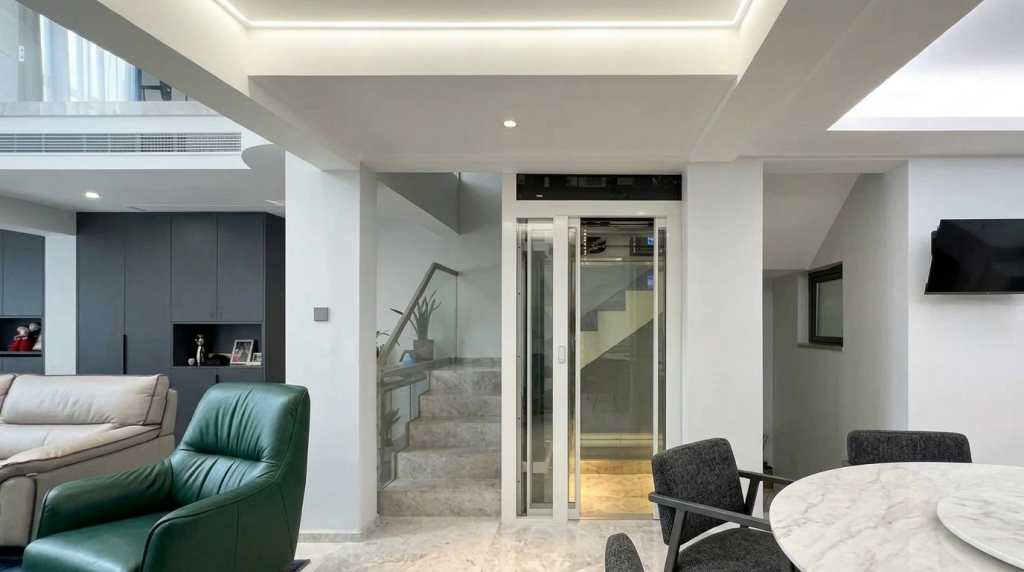

Если в проекте предусмотрен лифт для частного дома, строительную часть лучше увязывать с оборудованием ещё до устройства шахты и перекрытий. По планам и другим исходным данным можно подобрать предварительную конфигурацию и подготовить строительное задание; после обмеров параметры уточняются и становятся основой для проектирования.

Почему грузоподъёмность не равна нагрузке на дом

Грузоподъёмность 400 или 630 кг показывает, какую полезную нагрузку рассчитана перевозить кабина. Но это не означает, что именно такая величина передаётся на фундамент. В расчёте участвуют собственная масса оборудования, противовес, направляющие, расположение узлов и точки их крепления.

На строительную часть постоянно передаётся собственный вес оборудования. Во время эксплуатации добавляются воздействия, связанные с загрузкой кабины, движением, разгоном и торможением. Отдельные расчётные ситуации возникают при работе систем безопасности и во время монтажа.

Поэтому нельзя сложить массу кабины и пассажиров и получить готовую «нагрузку на фундамент». Для расчёта нужны воздействия конкретного лифта и точки, в которых они передаются строительной части.

Почему нагрузки зависят от конкретной конфигурации лифта

На величину и распределение усилий влияет вся конфигурация: грузоподъёмность, размеры и масса кабины, положение противовеса и направляющих, скорость, компоновка оборудования, а также кратность полиспаста.

Кратность полиспаста — характеристика канатной схемы лифта. В технической документации она может быть указана, например, как 1:1 или 2:1. Если кратность полиспаста составляет 2:1, в канатной системе используются подвижные блоки; из-за этого меняются натяжение канатов, расположение шкивов и точки передачи усилий. Но из обозначения 2:1 нельзя сделать вывод, что реакции на основание приямка будут вдвое меньше: их рассчитывают для конфигурации оборудования в целом.

Это видно по реальным проектным данным. У двух вариантов домашнего лифта кратность полиспаста одинакова — 2:1, а реакции на основание различаются: для конфигурации грузоподъёмностью 400 кг указаны 41, 33, 15 и 18 кН, для конфигурации 630 кг — 70, 57, 29 и 22 кН. Следовательно, ни грузоподъёмность, ни кратность полиспаста сами по себе не определяют нагрузку на строительную часть: расчётные реакции относятся к конкретной конфигурации оборудования.

Поэтому для проекта используют расчётные данные именно той конфигурации, которая выбрана для дома.

Как усилия передаются на конструкции дома

У каждого воздействия есть свой путь. Усилия в нижней части шахты передаются на основание приямка, а далее — на фундамент, плиту или другой несущий элемент. Усилия от направляющих через кронштейны передаются на стены шахты, ригели, закладные либо самостоятельный металлический каркас.

Поэтому в установочных чертежах расчётные реакции задаются для отдельных опорных точек. Плита или фундамент воспринимают не одну условную равномерно распределённую нагрузку, а несколько локальных усилий с определённым расположением.

Задача конструктора — проследить эту цепочку и проверить каждый её элемент: основание, стены и ригели шахты, закладные, усиления и узлы сопряжения. Так данные по лифту превращаются в решения строительной части дома.

От предварительного задания — к рабочей документации

Предварительное строительное задание фиксирует требования предварительно выбранной конфигурации: размеры шахты и приямка, проёмы, верхнее пространство, расположение направляющих и точек крепления, расчётные реакции. Его можно подготовить по планам, разрезам и отметкам, предоставленным заказчиком.

Такой документ помогает заранее проверить, подходит ли решение объекту, но не является расчётом фундамента, шахты или усилений. Он передаёт требования оборудования.

После выезда на объект проверяются фактические размеры, отметки, существующие конструкции и коммуникации. Если исходные материалы не совпадают с реальными условиями, параметры корректируются.

Затем уточнённые данные переходят в проектную и рабочую документацию. На этом этапе выполняются расчёты основания, фундамента, стен и ригелей шахты, закладных, усилений и узлов сопряжения — то есть определяется, как именно дом будет воспринимать нагрузки выбранного лифта.

Что меняется в уже построенном доме

При новом строительстве фундамент, приямок и шахту можно сразу предусмотреть под выбранное оборудование. В готовом доме сначала обследуют существующие конструкции и определяют, можно ли использовать их для крепления и передачи расчётных усилий.

Если существующая схема не подходит, рассматривают усиление или самостоятельный металлический каркас. Отдельной проверки требует ситуация, когда непосредственно под приямком находится помещение: здесь особенно важно проверить основание и дальнейший путь передачи нагрузок.

Рабочая последовательность проекта

Чтобы лифтовая и строительная части не проектировались отдельно друг от друга, работу удобно вести поэтапно:

1. Исходные данные по дому — планы, разрезы, отметки и предполагаемое место установки.

2. Предварительная конфигурация — размеры кабины, количество остановок, высота подъёма и схема шахты.

3. Предварительное строительное задание — геометрия, проёмы, приямок, точки крепления и расчётные реакции.

4. Обмеры или обследование — проверка фактических условий объекта.

5. Уточнение конфигурации и исходных данных по оборудованию.

6. Проектная и рабочая документация — расчёт основания, фундамента, шахты, закладных, усилений и узлов сопряжения.

7. Подготовка строительной части и проверка её готовности до монтажа.

Обсудим ваш проект

Если проект дома уже разработан, по планам и разрезам можно предварительно определить подходящие варианты размещения лифта и понять, какие параметры потребуется проверить на объекте.

Приезжайте в наш шоурум в Москве — обсудим ваш проект. Посмотрим действующее оборудование и определим, какие исходные данные нужны для предварительного строительного задания и дальнейшего проектирования. Если удобнее, планы и разрезы можно заранее направить нам — так обсуждение будет предметнее.

Чем раньше лифтовая и строительная части согласованы между собой, тем проще предусмотреть необходимые решения до начала строительных работ.
