Приямок домашнего лифта: глубина, конструкция и особенности устройства

Приямок домашнего лифта — это нижняя часть шахты, расположенная ниже уровня пола нижней остановки. На этапе строительства он выглядит как углубление в основании шахты, но технически является частью всей лифтовой системы.

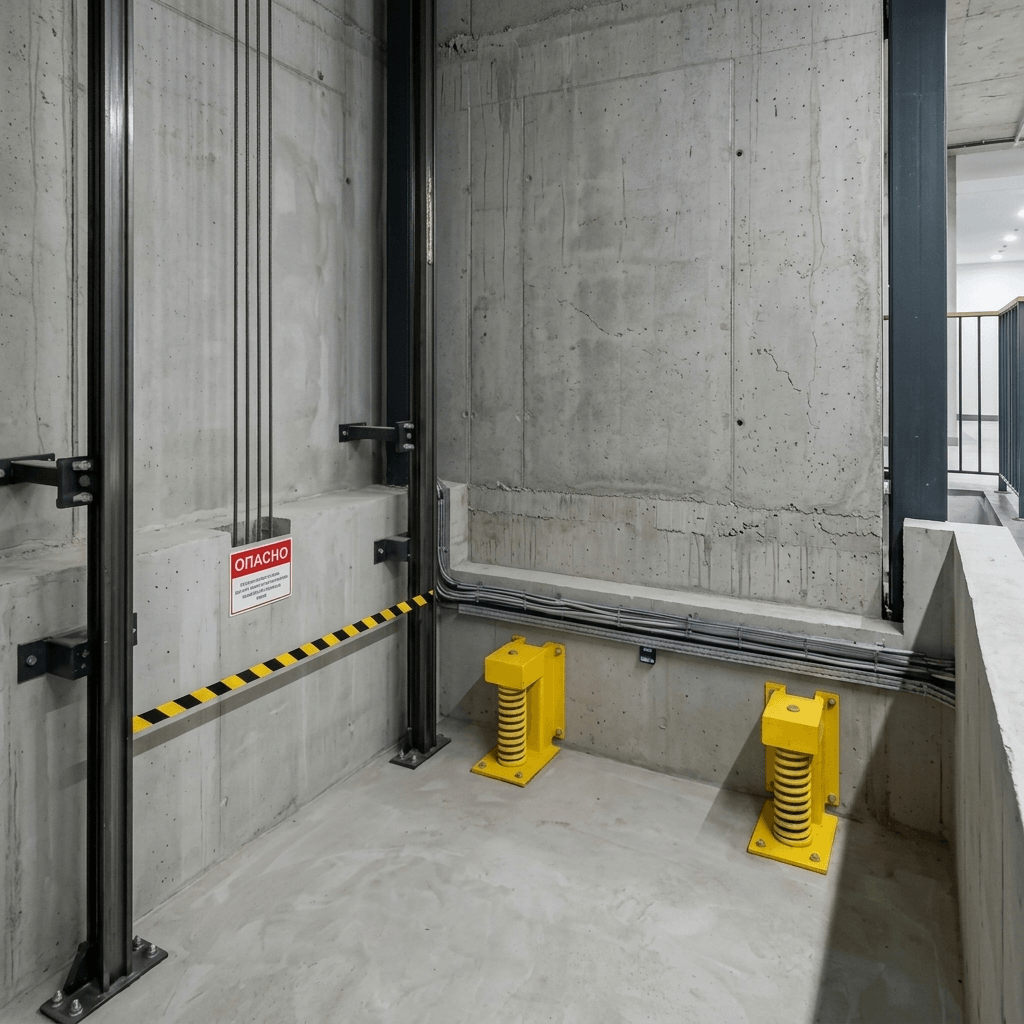

В зависимости от конструкции конкретного лифта в приямке могут располагаться буферы кабины и противовеса, нижние участки направляющих и элементы их крепления, натяжное устройство каната ограничителя скорости, датчики, выключатели и другие элементы системы безопасности. Конкретный состав зависит от модели и компоновки оборудования.

В приямке также должны быть предусмотрены условия для безопасного выполнения монтажных, проверочных и сервисных работ.

Поэтому глубину и конструкцию приямка нельзя определять приблизительно или отдельно от выбора лифта.

От чего зависит глубина приямка

Универсальной глубины, подходящей для любого домашнего лифта, не существует.

Глубина приямка домашнего лифта определяется прежде всего конструкцией выбранной модели: компоновкой оборудования в нижней части шахты, расположением буферов, направляющих, элементов системы безопасности и другими техническими требованиями.

Одновременно учитывается строительная часть дома — отметка чистого пола нижней остановки, конструкция основания, толщина стяжки и напольного покрытия, гидроизоляция, система тёплого пола и инженерные коммуникации.

Работа выстраивается последовательно:

1. Определяется будущий сценарий использования лифта — какие этажи он должен обслуживать, кто будет им пользоваться, какие требования есть к размерам кабины и дверей, доступности и комфорту.
2. Подбирается лифтовое решение, соответствующее этим задачам и условиям дома.
3. Подготавливается строительное задание на выбранное оборудование — с размерами шахты и приямка, проёмами, нагрузками, закладными деталями и другими необходимыми требованиями.
4. Строительное задание увязывается с проектом дома — фундаментом, перекрытиями, отметками полов и инженерными коммуникациями.
5. Выполняется строительная подготовка в соответствии с согласованными данными.

То есть сначала определяется, какой лифт должен решить задачу заказчика, и только после этого под выбранное оборудование готовится строительная часть.

Минимальный приямок: когда такое решение возможно

Потребность в минимальном приямке лифта может возникнуть как при проектировании нового дома, так и при установке лифта в уже построенном.

Глубину могут ограничивать конструкция фундамента, подвальное помещение, инженерные коммуникации, высокий уровень грунтовых вод или другие особенности здания и участка.

В другом случае дом уже построен или приобретён без лифта, а необходимость в нём появилась позже. Тогда существующая строительная часть уже задаёт условия, в которые необходимо интегрировать оборудование.

Для подобных задач можно подобрать модели с уменьшенным приямком. Но минимальная глубина — характеристика конкретной лифтовой системы, а не универсальный способ упростить строительные работы.

Необходимо убедиться, что выбранная модель допускает такое исполнение и при этом сохраняются необходимые условия для размещения оборудования, работы устройств безопасности и технического обслуживания.

Поэтому выражение «лифт без приямка» требует уточнения. На практике речь может идти о минимальном строительном заглублении или специальной компоновке оборудования. Возможность такого решения определяется техническими требованиями выбранной модели и условиями конкретного дома.

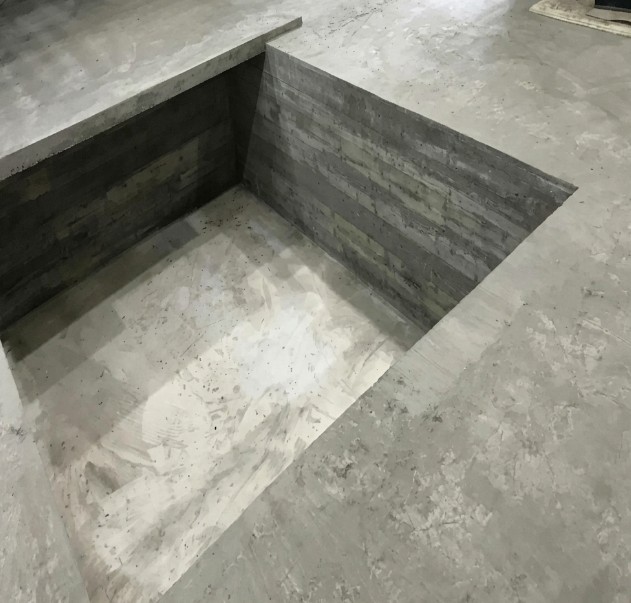

Устройство приямка: геометрия, основание и защита от воды

Размеры и геометрия приямка должны соответствовать строительному заданию, а его основание — быть ровным и рассчитанным на указанные в нём проектные нагрузки.

До начала монтажных работ в приямке не должно быть строительного мусора, выступов и других элементов, препятствующих установке оборудования. Не допускаются протечки и скопление воды.

Особое значение имеет гидроизоляция приямка лифта.

Вода и постоянная повышенная влажность могут привести к коррозии металлических элементов, окислению электрических контактов и соединений, сбоям в работе датчиков и нарушению электрических цепей. В результате отдельные компоненты оборудования могут работать нестабильно или выйти из строя.

Поэтому защита от воды должна предусматриваться ещё при проектировании строительной части.

Необходимо учитывать:

• конструкцию основания и фундамента;
• уровень грунтовых вод;
• гидроизоляцию стен и дна приямка;
• дренаж и водоотведение;
• проходящие рядом инженерные коммуникации;
• риск поступления дождевой и талой воды;
• отметку чистого пола нижней остановки;
• герметичность узлов примыкания.

Если лифт устанавливается в наружной шахте домашнего лифта, дополнительно учитываются осадки, промерзание, талые воды и особенности участка.

Что нужно проверить в уже построенном доме

Если лифт предусматривается ещё при проектировании дома, параметры шахты и приямка можно заранее увязать с фундаментом, отметками полов и инженерными сетями.

Когда потребность в лифте появляется позже, работа начинается с обследования существующих конструкций.

Необходимо определить, что находится под полом в предполагаемом месте установки. Это могут быть фундаментная плита, стяжка, утепление, гидроизоляция, трубы тёплого пола, инженерные коммуникации, подвальное помещение, каналы инженерных коммуникаций или непосредственно грунт.

До начала строительных работ важно установить:

• возможно ли выполнить требуемое заглубление;
• будут ли затронуты несущие конструкции;
• проходят ли в этой зоне инженерные сети;
• как выполнена существующая гидроизоляция;
• существует ли риск поступления воды.

Полученные данные сопоставляются с требованиями выбранного лифтового решения.

После обследования может оказаться рациональнее использовать модель с уменьшенным приямком, изменить место установки или рассмотреть наружное размещение лифта.

Подробнее особенности таких проектов разобраны в статье «Можно ли установить домашний лифт в уже построенном доме».

Почему приямок проектируется вместе с лифтом

Приямок связывает лифтовое оборудование со строительной частью дома.

Со стороны лифта его параметры определяются конструкцией выбранного оборудования, расположением буферов, направляющих, элементов ограничителя скорости, устройств безопасности и необходимыми технологическими расстояниями.

Со стороны здания — конструкцией основания шахты, фундаментом, гидроизоляцией, отметкой чистого пола и инженерными коммуникациями.

Поэтому эти части нельзя проектировать независимо друг от друга.

Строители должны получить не приблизительные размеры, а строительное задание для конкретного лифтового решения. Именно по нему выполняются шахта, приямок, проёмы, закладные и другие предусмотренные строительные работы.

После завершения строительной подготовки начинается отдельный этап — проверка готовности объекта к монтажу:

1. Проверяется соответствие шахты и строительной части требованиям строительного задания.
2. Фиксируются и устраняются замечания, если выявлены отклонения.
3. Оформляется Акт готовности объекта к монтажным работам.
4. После подтверждения готовности выполняются монтажные работы.
5. После завершения монтажа проводятся пусконаладочные работы.

Если глубина, размеры, геометрия или другие параметры приямка не соответствуют строительному заданию, объект не должен переходить к монтажу до устранения несоответствий.

Именно поэтому ошибки при устройстве приямка важно выявить не в процессе монтажа, а при проверке готовности объекта.

При проектировании лифта в частный дом шахта, приямок, оборудование и строительная часть рассматриваются как элементы одной инженерной системы.
